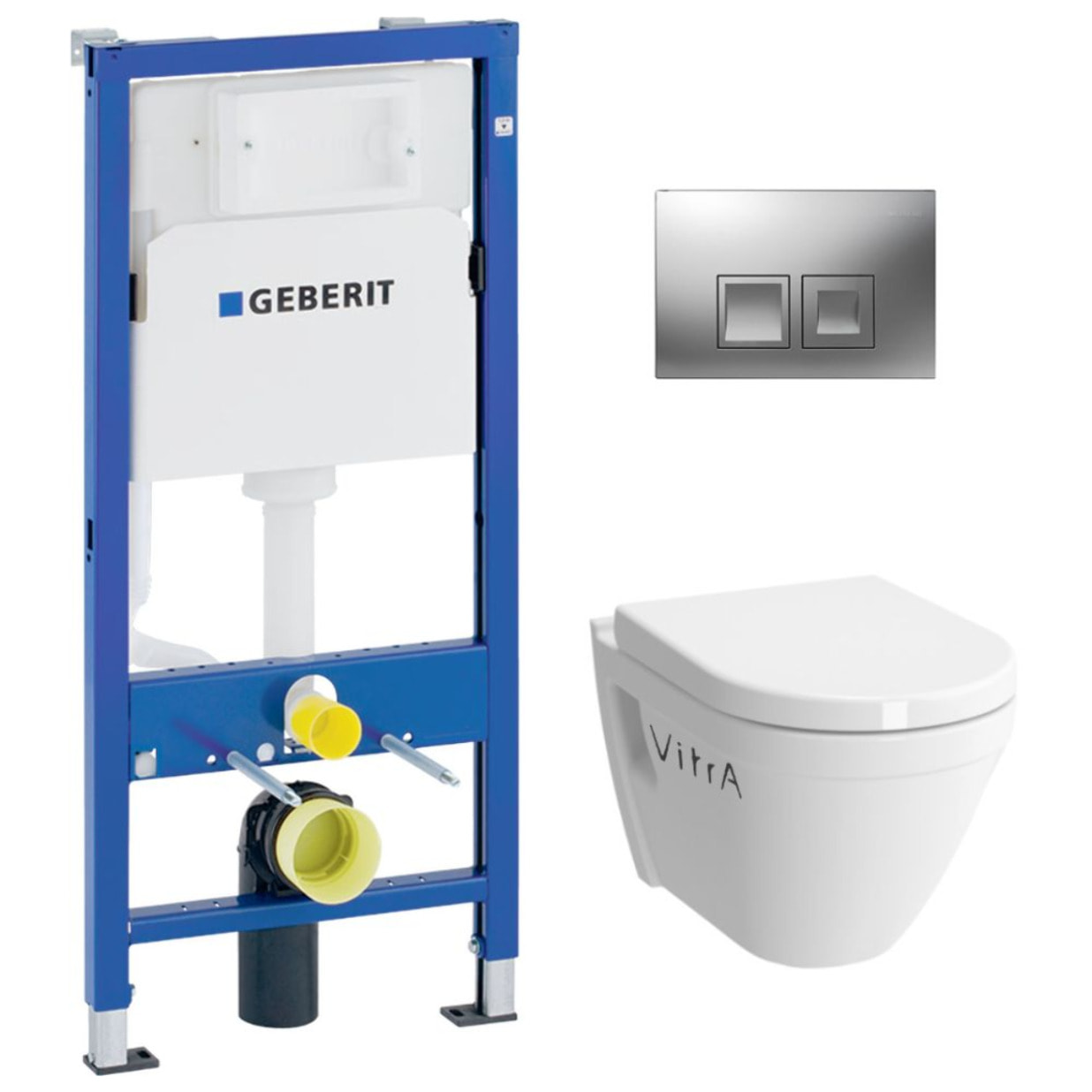

Geberitpack Bati-support Geberit UP100 + plaque Delta50 + cuvette Vitra avec bride S50 + abattant softclose (S50geb2)

Contenu du pack :

• Bâti-support Geberit UP100 (458.103.00.2)
• Plaque de déclenchement à deux touches DELTA50 Chromé mat (Réf. 115.135.46.1)
• Cuvette VITRA S50 avec bride et abattant ultra-fin avec frein de chute (Réf. 5618-003-0075 + 121-003-909 )

.

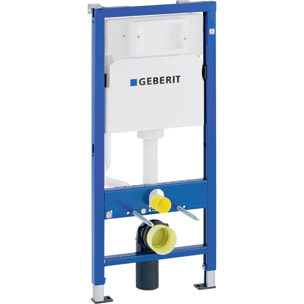

Bâti-support Geberit Duofix UP100 + réservoir pour WC 112 cm (458.103.00.2) :

• Bâti-support zingué 112 cm avec pieds réglables de 0-20 cm
• Réservoir d'eau UP100 (avec garantie constructeur des pièces de rechange de 25 ans)
• Cadre prélaqué en couleur Geberit bleu
• Pieds support avec marquage de graduation en cm
• Pieds orientables pour le montage en profilé UW50/UW75
• Traverse pour support d’habillage
• 2 tiges filetées M12 pour la fixation de la céramique avec distance intermédiaire de 18 ou 23 cm
• Réservoir de chasse encastré 4-6-7,5 l, isolé contre la condensation
• Déclenchement frontal à deux quantités
• Alimentation à l’arrière/en haut
• Robinet d’arrêt équerre R1/2“
• Boîtier de réservation pour trappe de visite
• Protection de chantier en styrophor
• Coude d’évacuation  Ø 90 mm
• Garniture de manchette Ø 90 mm
• Matériel de fixation

Préconisations de mise en oeuvre :

Ces bâti-supports pour WC suspendus sont dédiés aux types d'installation suivants :

• Contre un mur porteur (voile béton, carreaux de plâtre, béton cellulaire, briques, parpaings) et sur une dalle béton en utilisant les fixations fournies.
• Dans une cloison à ossature métallique constituée de rails renforcés (KNAUF, PLACO, …) à hauteur de la pièce ou avec des rails et montants Geberit système Duofix à hauteur partielle ou de la pièce (selon préconisations fabricant).

Ces bâti-supports pour WC suspendus ne peuvent être installés contre des cloisons en plaques de plâtre à âme alvéolaire en carton, contre des cloisons en plaques de plâtre sur ossature métallique ou contre des cloisons de séparation double peau en plaques de plâtre sur ossature métallique sans accessoirisation additionnelle (substitution des pieds fournis par des pieds autoportants) ou l'ajout de renforts complémentaires (à intégrer au préalable dans la cloison au niveau des fixations hautes).

Ces bâti-supports pour WC suspendus peuvent être installés sur des planchers en bois s'ils sont posés contre un mur porteur (voir description précédente) et leurs pieds sur une solive ou lambourde à l'aide des tirefonds fournis.

.

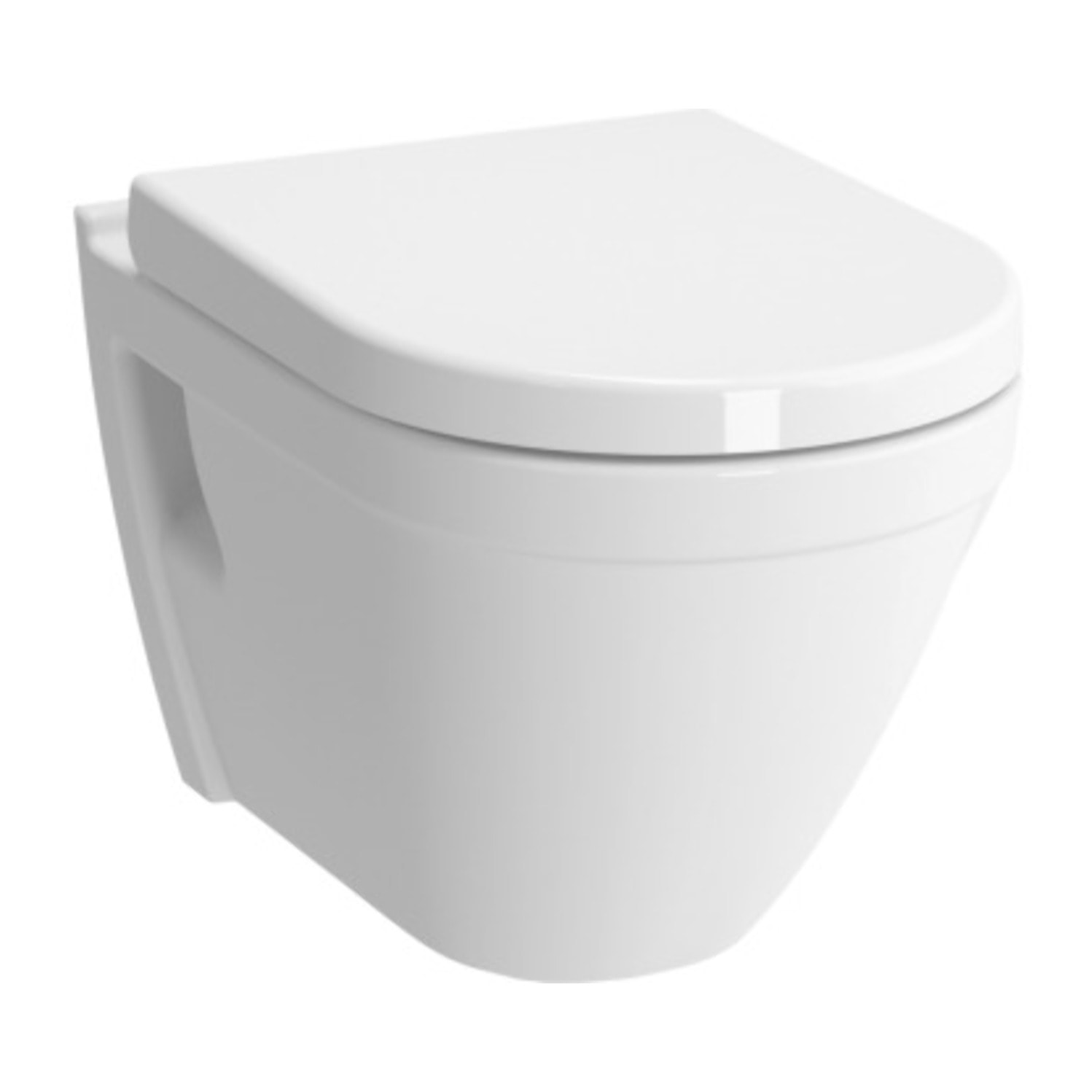

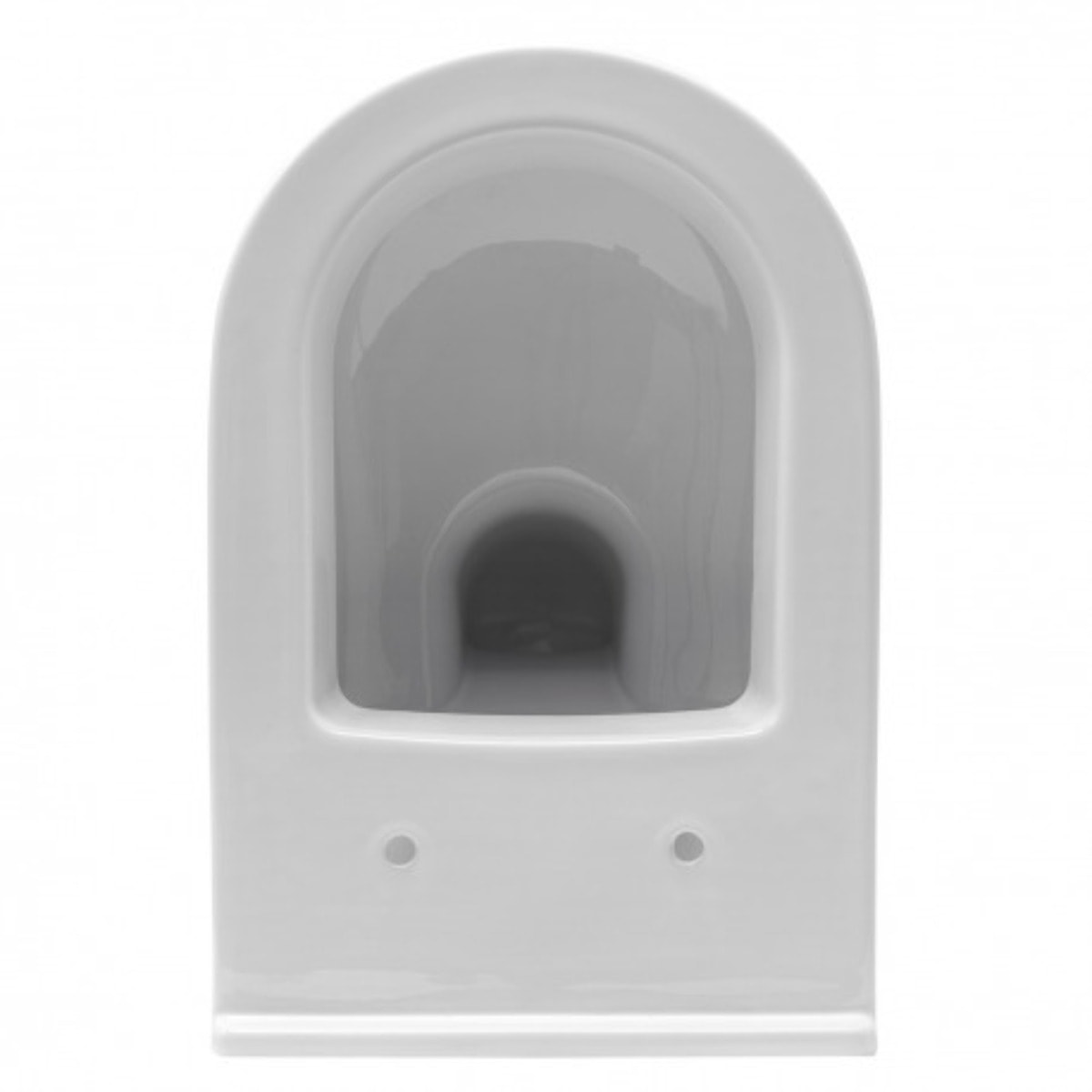

Cuvette VITRA S50 avec bride et abattant avec frein de chute (Réf. 5618-003-0075 + 121-003-909 )

• Cuvette suspendue en céramique
• Avec bride
• Couleur : blanc

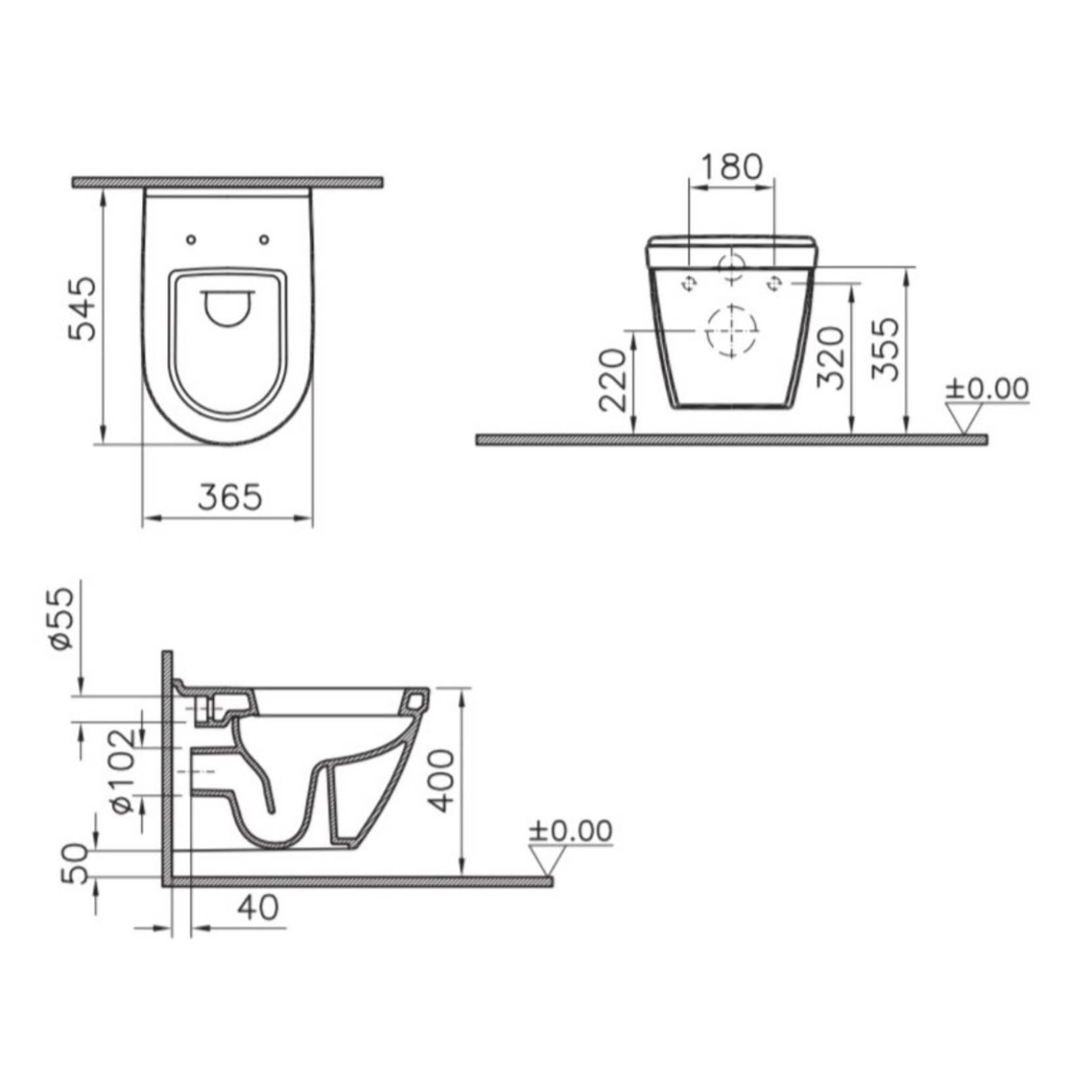

• Dimensions : 365 x 545 mm
• Sortie horizontale
• Capacité de chasse d‘eau 3/6 litres

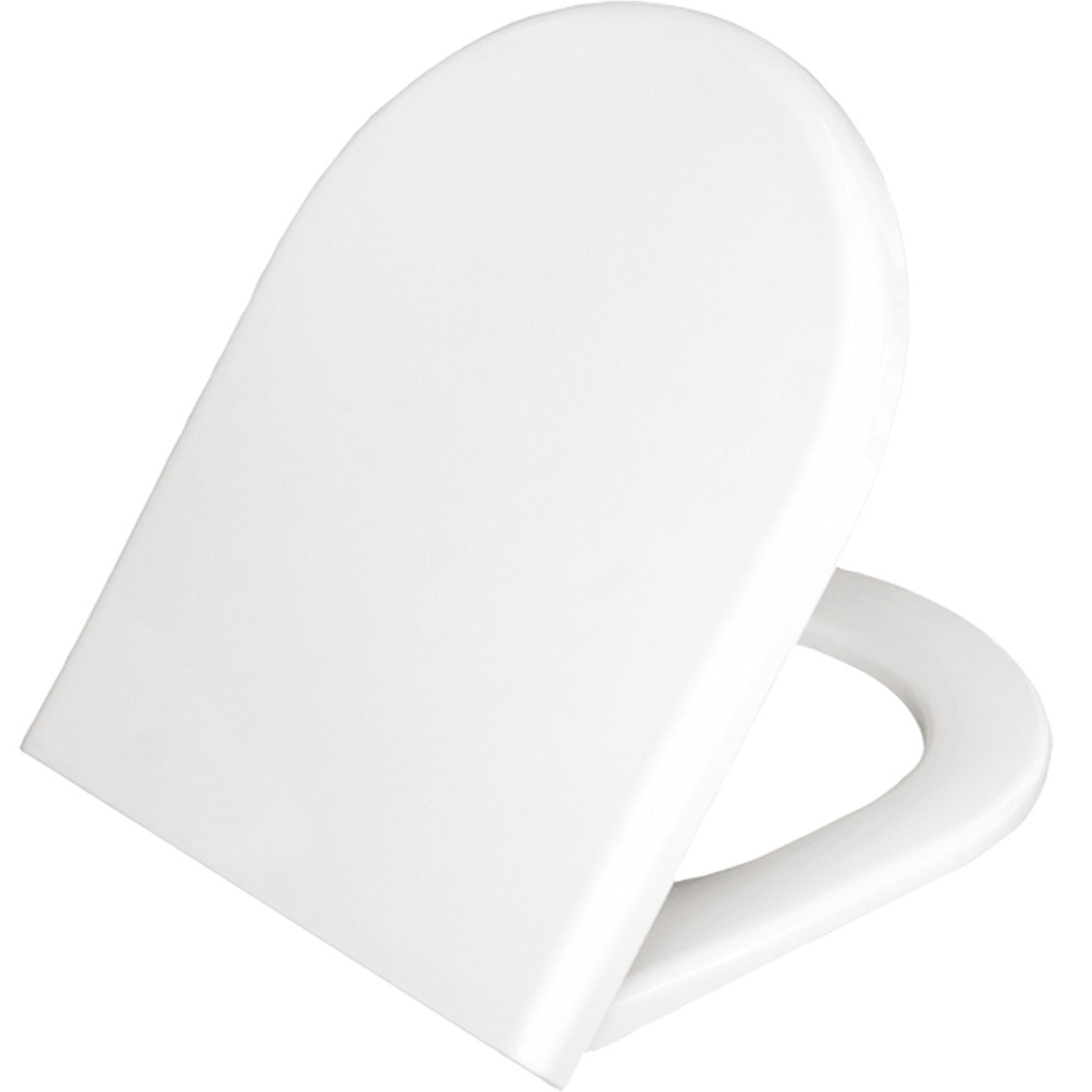

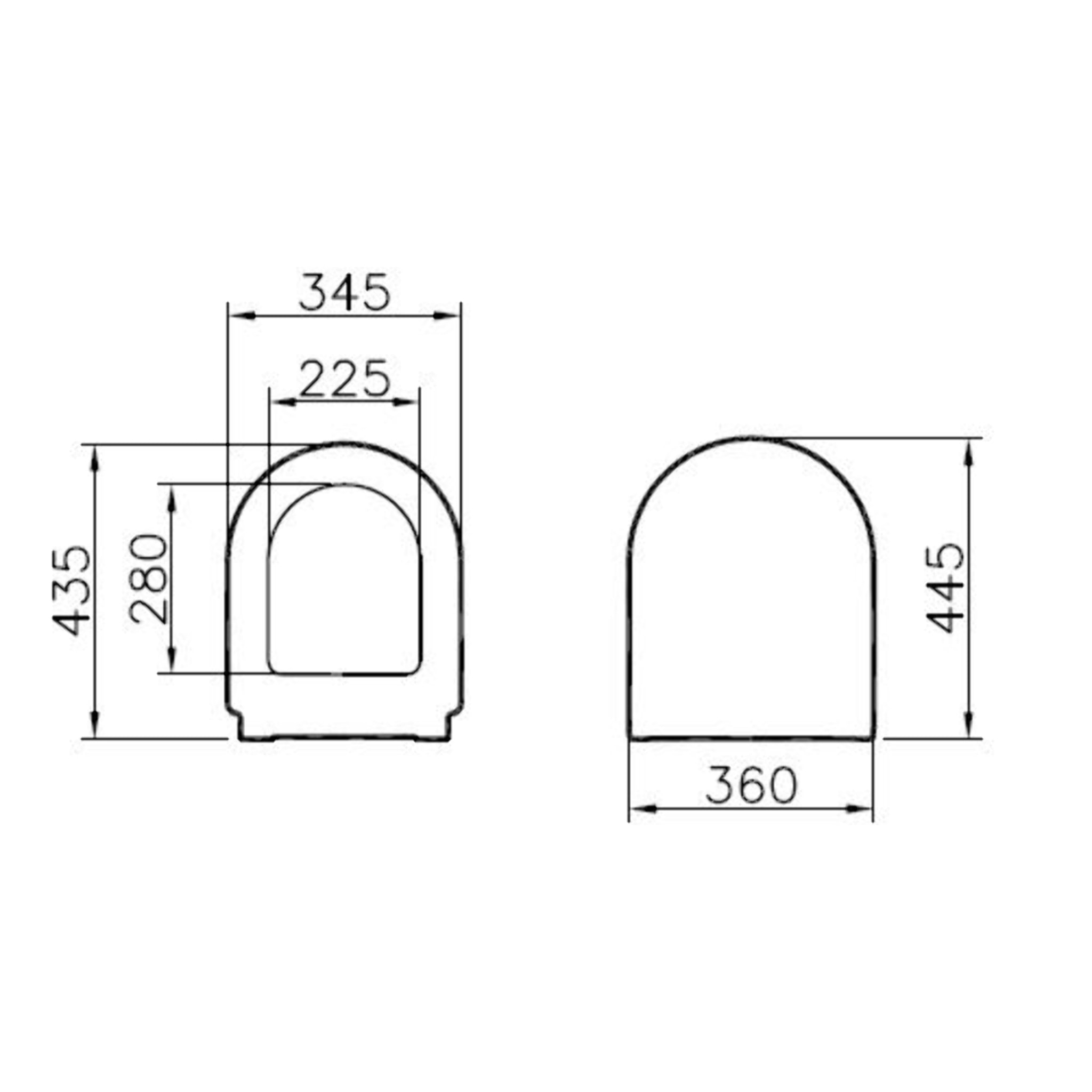

• Abattant avec frein de chute
• Matière : Duroplast
• Coloris : blanc
• Charnières en acier inoxydable

.

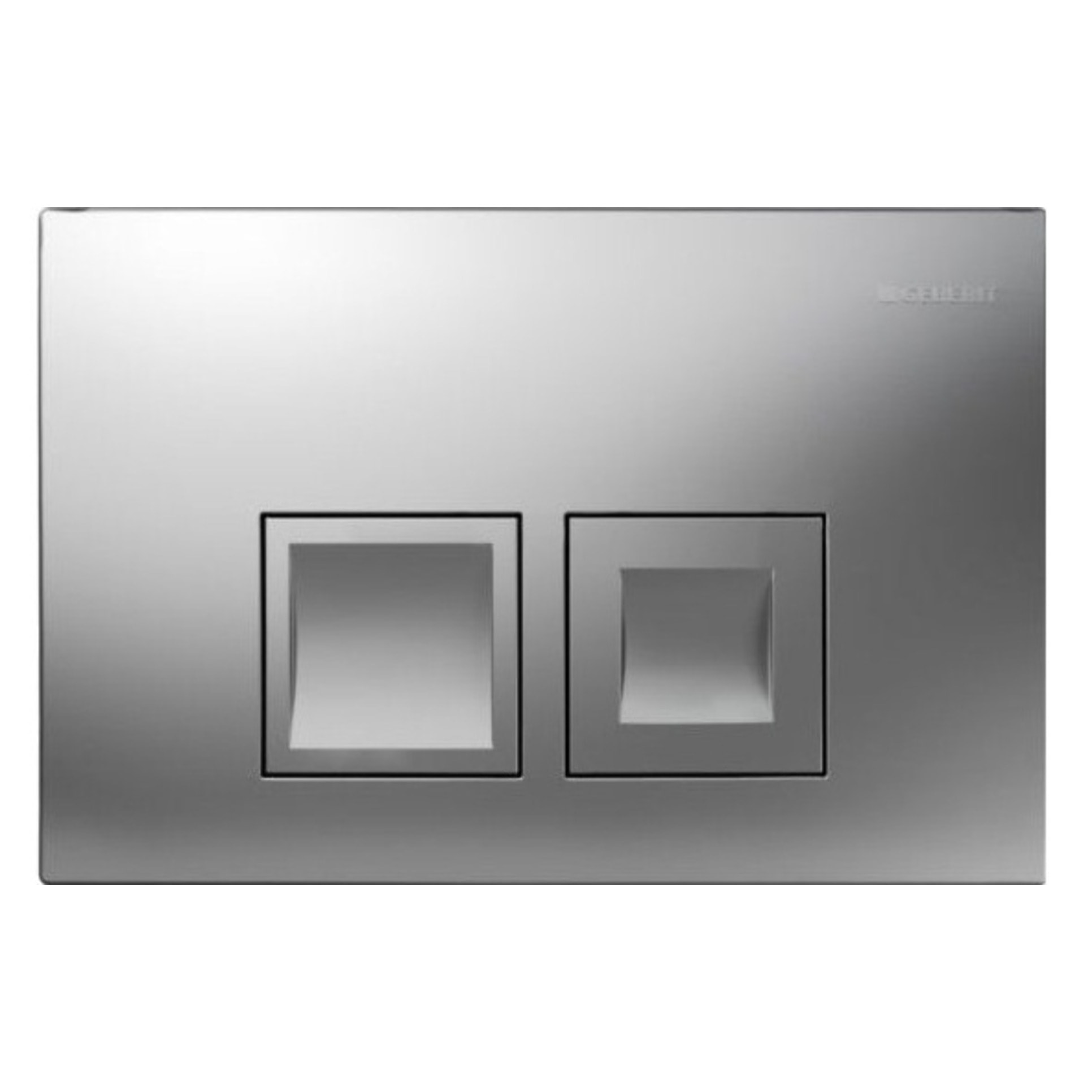

Plaque de déclenchement à deux touches DELTA50 Chromé mat (Réf. 115.135.46.1)

• Plaque de déclenchement avec dispositif double touche ABS

.

Attention: manchon de réduction de 90/100 non fourni

.

Attention! Il est impératif de vérifier le bon état du colis aussi bien extérieur qu'intérieur, au moment de la livraison.

Opérateur économique responsable de la sécurité du produit: GEBERIT, Geberit s.a.r.l, ZA du Bois Gasseau - CS40252 Samoreau FR-77215 Avon Cedex, [email protected]
poids (gr): 49400
Dimension: Composant 1 hauteur = 40.00, largeur = 60.00, profondeur = 45.00, lester = 31.06
Composant 2 hauteur = 15.00, largeur = 20.00, profondeur = 5.00, lester = 0.34
Composant 3 hauteur = 40.00, largeur = 46.00, profondeur = 12.00, lester = 2.00
Composant 4 hauteur = 53.00, largeur = 115.00, profondeur = 15.00, lester = 16.00
